Spiegazione dei tipi di socket CPU: da socket 5 a BGA

Annuncio pubblicitario

Il processore del tuo computer ha una casa: il socket. Il socket della CPU viene menzionato raramente perché non aiuta né ostacola le prestazioni. Piuttosto, fornisce una forma standardizzata per una generazione specifica di CPU.

Perché, quindi, dovresti preoccuparti dei socket della CPU? Bene, se vuoi aggiornare la tua CPU, devi conoscere il tipo di socket. Il tipo di socket della scheda madre determina il tipo di CPU che puoi utilizzare, se vale la pena aggiornare la CPU o se dovresti prendere in considerazione l'aggiornamento dell'intero sistema.

Quindi, quali sono i socket della CPU e perché sono importanti?

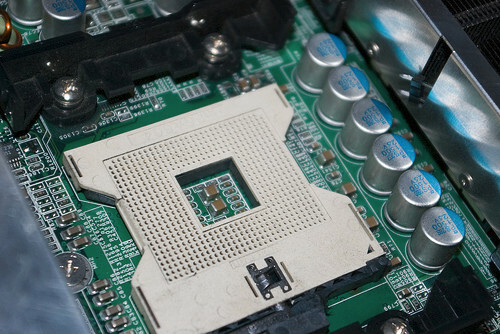

Che cos'è un socket CPU?

La presa della CPU è simile a una presa di luce. Una presa di luce rende la lampadina parte di una rete elettrica, dando alla lampadina l'energia necessaria per funzionare. Il socket della CPU fa parte del processore del computer, fornendo energia e offrendo alla CPU un modo per comunicare con il resto dell'hardware del sistema.

I computer moderni posizionano il socket della CPU sulla scheda madre. (Ecco

una breve guida a tutte le parti sulla scheda madre Una breve guida alle parti della scheda madre e alle loro funzioniUna scheda madre è il fulcro di un computer, ma sono visti come hardware misterioso che non dovrebbe essere armeggiato. Bene, ecco cosa devi sapere sulle schede madri. Leggi di più .) In passato, c'erano altre configurazioni di socket CPU, inclusi processori montati su slot che si inserivano come una moderna scheda PCI. Oggi, tuttavia, si inserisce la CPU nel socket, sulla scheda madre, e la si protegge con un fermo di qualche tipo.

I socket della CPU sono vecchi di decenni. Il famoso primo processore di Intel, Intel 386, utilizzava un socket PGA a 132 pin (spiegherò questo acronimo tra un momento). La CPU Intel Pentium originale utilizzava Socket 4 e versioni successive, Socket 5.

I socket della CPU non sono onnipresenti. Esistono differenze tra i socket della CPU sviluppati da Intel e AMD, in relazione alle differenze nelle configurazioni dei pin della CPU tra i due giganti della produzione di CPU.

Perché ci sono diversi socket della CPU?

A differenza di un socket leggero, il design del socket della CPU cambia di frequente. Perché?

Bene, le modifiche all'architettura della CPU sono la ragione. Le nuove architetture di processori arrivano ogni pochi anni e spesso presentano una nuova serie di requisiti, tra cui forma, dimensioni e compatibilità della scheda madre. Inoltre, ci sono due principali produttori di processori x86: AMD e Intel. Le CPU AMD e Intel hanno architetture di processore separate e la compatibilità tra i due è impossibile.

L'ultima affermazione non è sempre stata vera, mente. Ai primi tempi dell'informatica, se sei stato abbastanza fortunato da possedere una scheda madre Socket 7 di fascia alta, tu potrebbe utilizzare un Intel Pentium, un AMD K6, K6-2 o K6-3, un Cyrix 6 × 86, un IDT Winchip o una tecnologia Rise MP6. E mentre esistono schede madri con doppia CPU, non esiste nessuna che faciliti contemporaneamente AMD e Intel.

Che tipo di socket CPU esiste?

Nel corso degli anni, molti tipi di socket CPU sono andati e venuti. Solo tre sono rilevanti al momento: LGA, PGA e BGA.

LGA e PGA

LGA e PGA possono essere intesi come opposti. "Land grid array" (LGA) è costituito da un socket con pin su cui si posiziona il processore. PGA ("pin grid array"), d'altra parte, posiziona i pin sul processore, che vengono quindi inseriti in un socket con fori posizionati in modo appropriato.

Nell'era informatica moderna, le CPU Intel utilizzano socket LGA, mentre le CPU AMD utilizzano PGA. Vi sono tuttavia notevoli eccezioni a tale regola. Per esempio, il mostruoso Threadripper AMD utilizza Socket TR4 Una breve guida alla fantastica CPU AMD ThreadripperAMD è stato nel deserto della CPU per diversi anni, ma è tornato con un botto enorme. AMD Threadripper è una delle CPU consumer più potenti sul mercato, ma è giusto per te? Leggi di più (abbreviazione di Threadripper 4), che è una presa LGA. TR4 è solo il secondo socket LGA di AMD. Le precedenti CPU Intel, come Pentium, Pentium 2 e Pentium 3, utilizzavano tutte un socket PGA.

BGA

C'è anche un socket BGA, che sta per "array griglia a sfera". La tecnica BGA collega permanentemente il processore alla scheda madre durante la produzione, rendendo impossibili gli aggiornamenti. Una presa BGA e una scheda madre possono potenzialmente costare meno, ma ci sono pochissimi equivalenti tra i prodotti BGA di consumo e LGA e PGA.

Inoltre, BGA tecnicamente non è un socket perché è una funzione di scheda madre permanente. (È possibile sostituire facilmente una CPU LGA o PGA.) Le prese BGA sono ancora degne di nota poiché hanno la stessa funzione.

Diversi anni fa c'era una voce che Intel stava per tramontare il socket LGA. I socket Intel LGA si ritirerebbero dopo il 4^esimo CPU Intel Haswell di generazione. Non è mai successo e Intel sviluppa ancora CPU per socket LGA.

Detto questo, con l'aumento dell'hardware del sistema su un chip (SoC), Intel ha aumentato l'utilizzo del socket BGA. Allo stesso modo, ARM, Broadcom, Qualcomm, Nvidia e altri produttori di SoC fanno tutti affidamento sul BGA.

Il tipo di socket CPU è importante?

Un processore che utilizza un determinato tipo di socket si adatta a qualsiasi scheda madre con quel socket, giusto? Sbagliato!

I tipi di socket come LGA sono una categoria, piuttosto che un modello specifico. Esistono molte varianti di socket basate sulle specifiche di base.

Intel attribuisce un nome ai propri socket LGA in base al numero di pin. LGA1155, ad esempio, ha 1.155 pin socket individuali. Un processore creato per quel tipo di socket specifico funzionerà solo con quel socket. A volte i numeri sono incredibilmente simili, come LGA1155 e LGA1156, ma non è possibile forzarne uno nella presa opposta. Una singola variante di socket Intel può coprire più generazioni di CPU.

AMD ha un approccio leggermente diverso. Etichetta le sue prese con nomi generici, come AM3 o FM1. La compatibilità è ancora rigorosamente applicata, sebbene AMD occasionalmente aggiorni un socket mantenendo la compatibilità. È possibile individuare un socket AMD aggiornato con il simbolo “+”, come AM2 + e AM3 +.

I socket della CPU si estingueranno?

Lo sviluppo del computer continua a presentare un socket come funzionalità di progettazione principale. La maggior parte dei componenti, incluso il processore, sono aggiornabili o riparabili. Gli utenti domestici e aziendali hanno l'opportunità di costruire un sistema secondo le specifiche che desiderano, sapendo che con il tempo possono apportare miglioramenti.

L'ascesa dei dispositivi mobili ha visto un leggero cambiamento di paradigma. Il PC non si estinguerà, tutt'altro. Ma sta cambiando in modo significativo per far fronte alle esigenze del mondo iper-rete mobile. L'estinzione dei socket potrebbe far parte di quel cambiamento. I socket CPU aggiungono ingombro e complessità produttiva ai prodotti che cercano di ridurre costi e dimensioni.

Le previsioni della scomparsa del socket della CPU nel prossimo futuro sono premature. Devi solo considerare Intel e AMD che sviluppano processi di produzione di CPU più piccoli e più veloci, nonché lo sviluppo che passa all'aggiornamento dei socket esistenti o alla produzione di nuove varianti di socket.

Ha anche senso. Anche se ci sono più dispositivi mobili che mai, gli appassionati e gli specialisti IT guarderanno sempre a una scheda madre con un socket in modo che l'aggiornamento di una singola parte sia un'opzione, piuttosto che sostituire un intero sistema, server o altrimenti.
